Galmet - Ogrzewacze wody MAXI

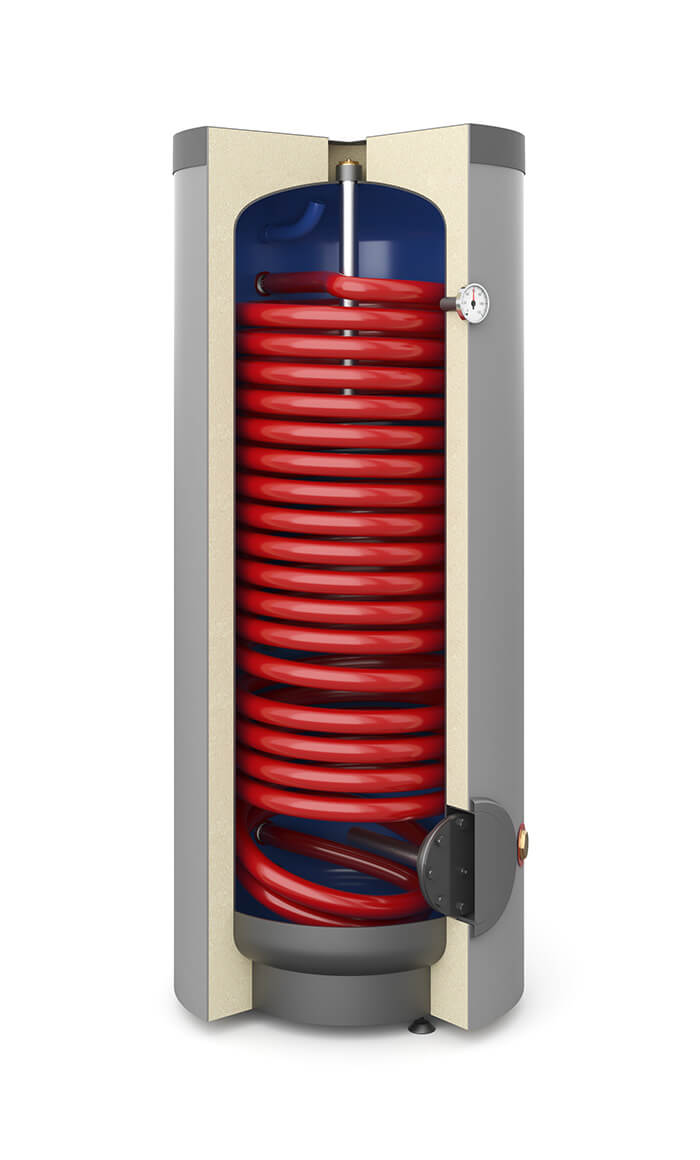

Wymiennik c.w.u. z dużą wężownicą spiralną, do pomp ciepła - SGW(S)

  • ​Zalecany do montażu z pompami ciepła Galmet
  • Powiększona powierzchnia wężownicy do pompy ciepła.
  • Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
  • Możliwość montażu kompletu elektrycznego GE.
  • Bezobsługowa anoda tytanowa - opcja.
  • Nóżki poziomujące.
  • Pojemność: 250 - 1000 litrów.

Maxi znaczy do pomp ciepła

Wymiennik SGW(S) Maxi zapewnia optymalne wykorzystanie mocy pompy ciepła. Maksymalnie powiększona wężownica spiralna umożliwia ogrzanie do 1000 litrów wody użytkowej.

Maxi znaczy wydajny

Wydajna, twarda izolacja gwarantuje komfort użytkowania ciepłej wody przez całą dobę. Zapewnia znikome straty ciepła i niskie koszty eksploatacji.

Maxi znaczy bezpieczeństwo

Długie i higieniczne użytkowanie wymiennika to zasługa najwyższej jakości emalii ceramicznej EXTRA GLASS® i zestawu anod. Anoda dolna i regularnie wymieniana anoda górna zabezpieczają wnętrze zbiornika i przedłużają jego trwałość. Stosowane opcjonalnie aktywne anody tytanowe działają bezobsługowo i nie wymagają serwisowania.

Dla wymienników o pojemności:

  • do 250 litrów, polecana jest mała anoda tytanowa,
  • od 300 do 500 litrów duża,
  • od 720 do 1000 duża podwójna anoda tytanowa.

Maxi znaczy rozbudowa

Konstrukcja wymiennika c.w.u. Maxi umożliwia szybki i wygodny montaż. Przyłącza zlokalizowane z tyłu pozwalają na komfortowe użytkowanie. Z przodu instalowany jest tylko, opcjonalny komplet elektryczny GE. Lekka obudowa zewnętrzna z PVC ułatwia transport wymiennika na miejsce inwestycji.

Gwarancja

Najlepsze surowce, zaawansowana technologia produkcji i wykwalifikowana kadra gwarantują najwyższą jakość na każdym etapie produkcji. Pozwala to zaoferować użytkownikom wymiennika do pompy ciepła Maxi 60 miesięcy gwarancji (szczegóły w karcie gwarancyjnej).

Dane techniczne Jednostka SGW(S) MAXI 250 SGW(S) MAXI 300 SGW(S) MAXI 400 SGW(S) MAXI 500 SGW(S) MAXI 700 SGW(S) MAXI 1000 SGW(S) MAXI 1500 SGW(S) MAXI 800* SGW(S) MAXI 1000*
numer katalogowy - 26-258500N 26-308500N 26-408100N 26-504100N 26-704100N 26-704700N 36-104700N 36-154100N 26-804808N 36-104808N
pojemność magazynowa* l. 243 290 376 471 657 973 1396 880 985
ErP klasa efektywności energetycznej - pianka poliuretanowa - B B C B C - - - -
ErP klasa efektywności energetycznej - Neodul® - - - - - C C C C C
max. ciśnienie pracy zbiornika MPa 1 1 1 1 1 1 1 1 1
max. ciśnienie pracy wymiennika MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
max. temperatura pracy zbiornika °C 95 95 95 95 95 95 95 95 95
max. temperatura pracy wymiennika °C 110 110 110 110 110 110 110 110 110
powierzchnia wymiennika 2.9 3.6 5 6 6.5 6.5 6.5 9 12
pojemność wymiennika l 24 30 34.9 41.9 45.4 45.4 45.4 76 101
moc wymiennika (80/10/45°C) kW 70 85 108 114 138 138 138 182 240
moc wymiennika (80/10/60°C) kW 60 73 89 99 108 108 108 - -
wydajność wężownicy (80/10/45°C) l/h - - - - - - - 4500 5900
wydajność (80/10/60°C) l/h 1100 1385 1460 1724 1894 1894 1894 - -
moc wymiennika do pompy ciepła (50/10/45°C) kW 21 26 37 39 40 40 40 6.2 80
zapotrzebowanie na wodę grzewczą z kotła c.o. m³/h 3 3 3 3 3 3 3 3 3
anoda magnezowa górna mm 38x600 (górna dennica korek 5/4”) 38x600 (górna dennica korek 5/4”) 38x600 (górna dennica korek 5/4”) 38x600 (górna dennica korek 5/4”) 38x600 (górna dennica korek 2”) 38x600 (górna dennica korek 2”) 38x600 (górna dennica korek 2”) 40x850 (górna dennica korek 2”) 40x850 (górna dennica korek 2”)
anoda magnezowa dolna mm 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x400 (otwór rewizyjny śruba M8) 38x400 (otwór rewizyjny śruba M8) 38x400 (otwór rewizyjny śruba M8) 38x400 (otwór rewizyjny śruba M8) 38x600 (otwór rewizyjny śruba M8) 38x600 (otwór rewizyjny śruba M8)
h1 - dopływ zimnej wody (Gw) '' / mm 1 / 130 1 / 130 1 / 150 1 / 180 6/4 / 215 6/4 / 245 6/4 / 245 6/4 / 255 6/4 / 255
h2 - odpływ wody do c.o. (Gw) '' / mm 5/4 / 220 5/4 / 230 5/4 / 235 5/4 / 265 5/4 / 395 5/4 / 445 5/4 / 445 2 / 445 2 / 445
h3 - osłona czujnika I (Ø) " / mm 3/8 / 600 3/8 / 610 3/8 / 560 3/8 / 610 3/8 / 755 3/8 / 745 3/8 / 745 1/2 / 705 1/2 / 705
h4 - osłona czujnika II (Ø) " / mm - - - - - - - 1/2 / 1025 1/2 / 1050
crk - cyrkulacja (Gw) '' / mm 3/4 / 870 3/4 / 995 3/4 / 840 3/4 / 870 5/4 / 1175 5/4 / 1075 5/4 / 1477 5/4 / 1225 5/4 / 1375
h6 - dopływ gorącej wody z c.o. (Gw) - Maxi " / mm 5/4 / 1120 5/4 / 1345 5/4 / 1285 5/4 / 1415 5/4 / 1355 5/4 / 1195 5/4 / 1197 2 / 1475 2 / 1695
h7 - odpływ c.w.u. (Gw) - Maxi '' / mm 1 / 1210 1 / 1445 1 / 1475 1 / 1650 6/4 / 1715 6/4 / 1575 6/4 / 2247 6/4 / 1625 6/4 / 1845
d - wewnętrzna średnica zbiornika mm 550 550 600 630 700 900 900 900 900
D - zewnętrzna średnica zbiornika - Maxi mm 670 670 700 755 855 1060 1060 1060 1060
L - wysokość mm 1380 1615 1750 1950 2050 2020 2600 1935 2135
wysokość przy pochyleniu mm - - - - 2220 2230 2850 2080 2340
waga netto kg 140 153 215 247 307 398 490 454 521

1 - Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013.

2 - Nieujęty w cenie podstawowej.

3 - Do typu 500 od dnia 01.08.2013 korek anody magnezowej 5/4 ", a do typów powyżej 500 korek 2".

Schemat wymiennika c.w.u. do pomp ciepła Maxi pojemność: 250 - 500 litrów Schemat wymiennika c.w.u. do pomp ciepła Maxi pojemność: 250 - 500 litrów
Schemat wymiennika c.w.u. do pomp ciepła Maxi pojemność: 700 - 1000 litrów Schemat wymiennika c.w.u. do pomp ciepła Maxi pojemność: 700 - 1000 litrów
Schemat wymiennika c.w.u. do pomp ciepła Maxi pojemność: 800 - 1000 litrów Schemat wymiennika c.w.u. do pomp ciepła Maxi pojemność: 800 - 1000 litrów
