Galmet - Ogrzewacze wody Tower Biwal

Wymiennik biwalentny z dwiema wężownicami spiralnymi - SGW(S)B

  • Pozyskuje ciepło z odnawialnej energii słonecznej.
  • Pracuje z optymalną wydajnością przez cały rok.
  • Zasilany przez dwie wężownice, górną i dolną.
  • Do 50% dłuższa żywotność dzięki ochronie RESIST-TECH®.
  • Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
  • Możliwość montażu izolowanego kompletu elektrycznego GE.
  • Bezobsługowa, aktywna anoda tytanowa, w opcji.
  • Pojemność: 200 - 1500 litrów.

Tower Biwal, to pierwszy z serii wyjątkowych wymienników biwalentnych, z dwoma wężownicami spiralnymi, pozwalających na maksymalne wykorzystanie zasilania z kilku źródeł ciepła jednocześnie. Szeroki wachlarz pojemności, od 200 do 1500 litrów, sprawia, że znajduje on zastosowanie, zarówno w domach jednorodzinnych jak i dużych budynkach użyteczności publicznej.

Odnawialne źródło zasilania

Odnawialna energia słoneczna stanowi źródło bezpłatnego i czystego ciepła dostępnego przez cały rok. Wykorzystywana do ogrzewania pozwala na znaczne obniżenie kosztów zapewnienia ciepłej wody użytkowej. Konstrukcja wymiennika Tower Biwal umożliwia maksymalne wykorzystanie tej czystej energii. Ciepło pozyskane przez kolektory słoneczne jest przekazywane do wody użytkowej poprzez dedykowaną do kolektorów słonecznych wężownicę spiralną. Umieszczenie jej w części dolnej zbiornika pozwoliło zapewnić pracę wymiennika z najwyższą wydajnością. Pracę dolnej wężownicy może wspierać, umieszczona nad nią, wężownica zasilana przez kocioł centralnego ogrzewania. Skraca to czas ogrzewania wody, szczególnie przy dużym zapotrzebowaniu na ciepłą wodę użytkową. Równolegle może też działać izolowany, elektryczny komplet grzejny GE lub zastaw grzałek na flanszy, instalowany w otworze rewizyjnym.

Wygodna instalacja

Skupienie wszystkich przyłączy hydraulicznych z tyłu wymiennika znacząco ułatwia montaż a jednocześnie zapewnia estetyczny wygląd i wygodne użytkowanie instalacji. W części tylnej znajdują się również mufy umożliwiające instalacje czujnika temperatury z kotła c.o. oraz pompy cyrkulacyjnej. Jej zastosowanie pozwala na, natychmiastowy pobór wody, która ma stałą temperaturę, w każdym punkcie instalacji. W części przedniej, na wysokości wzroku, wymiennik posiada czytelny termometr ułatwiający nadzór instalacji.

Sprawdzona izolacja

Znaczącą zaletą wymienników biwalentnych Tower Biwal jest długie utrzymywanie temperatury wody, co gwarantuje komfort użytkowania i niskie koszty eksploatacji. Jest to zasługą stosowania opatentowanego systemu ocieplenia zbiornika. Tower Biwal oferowany jest w trzech rodzajach wydajnego ocieplenia: stałym lub rozbieralnym ułatwiającym przenoszenie i instalację wymiennika, o dużej pojemności:

  • Twarda pianka poliuretanowa (w płaszczu opcjonalnie z białego, twardego tworzywa lub tworzywa typu skay/PVC) – do 1500 litrów.
  • Twarda pianka poliuretanowa 70 mm (w płaszczu opcjonalnie z białego, twardego tworzywa lub tworzywa typu skay/ PVC) – od 200 do 300 litrów.
  • Rozbieralna, miękka pianka poliuretanowa 100 mm w płaszczu tworzywa typu skay/PVC) – od 720 do 1500 litrów.

Zabezpieczenie antykorozyjne

Gwarancją bezpiecznego użytkowania wymienników c.w.u. jest zapewnienie najwyższej jakości zabezpieczeń antykorozyjnych. Stosowana w wymiennikach c.w.u. Tower Biwal emalia EXTRA GLASS®, to emalia ceramiczna nakładana metodą „na mokro”, równomiernie  na całej powierzchni wymiennika. Dodatkowo wspierana przez dwie anody magnezowe zapewnia higieniczne użytkowania zbiornika. Anody magnezowe mogą być zastąpione aktywną anodą tytanową, która nie wymaga wymiany.

Aktywne anody tytanowe, dobierane są zależnie od pojemności wymiennika:

  • Do 300 litrów – mała anoda tytanowa.
  • Dla 400 i 500 litrów – duża pojedyncza anoda tytanowa.
  • Od 720 do 1000 litrów – duża podwójna anoda tytanowa.
  • Dla 1500 litrów – duża podwójna Maxi anoda tytanowa.

"Dzięki ochronie RESIST-TECH® żywotność zbiorników z grzałką elektryczną wydłuża się nawet o 50%.
Specjalny rezystor wyrównuje potencjały  elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną."

Kompletne wyposażenie dodatkowe

W ofercie firmy Galmet, znajdują się również:

  • Komplety elektryczne GE z grzałką i sterownikiem,  230 i 400 V.
  • Komplety elektryczne GE z grzałką i sterownikiem Elektronik 400 V.
  • Grzałki elektryczne do instalacji na flanszy.
  • Osłony czujnika.
  • Naczynia wyrównawcze c.o., do układów otwartych, malowane (w opcji także ocieplone).

Idealny do każdego domu

Wymiennik c.w.u. Tower Biwal w obudowie typu: skay/PVC oferowany jest w kolorze szarym, opcjonalnie także w jednym z 4 kolorów dodatkowych, lub w śnieżnobiałej obudowie z tworzywa sztucznego.

Gwarantowana jakość

Najlepsze surowce, zaawansowana technologia produkcji i wykwalifikowana kadra gwarantują najwyższą jakość na każdym etapie produkcji wymienników Tower Biwal. Pozwala to zaoferować użytkownikom 60 miesięcy gwarancji (szczegóły w karcie gwarancyjnej).

Dane techniczne Jednostka SGW(S)B Tower Biwal 200 SGW(S)B Tower Biwal 250 SGW(S)B Tower Biwal 300 SGW(S)B Tower Biwal 400 SGW(S)B Tower Biwal 500 SGW(S)B Big Tower Biwal 700 SGW(S)B Big Tower Biwal 1000 SGW(S)B Big Tower Biwal 1500
numer katalogowy - 26-209000 26-259000 26-309000N 26-409000N 26-509000N 26-709000N (pianka poliuretanowa), 26-709600N (Neodul®) 36-109000N (pianka poliuretanowa), 36-109600N (Neodul®) 36-159600N
pojemność magazynowa* l. 197 244 299 395 496 683 992 1420
ErP klasa efektywności energetycznej - pianka poliuretanowa - B B B C B C C -
ErP klasa efektywności energetycznej - Neodul ® - - - - - - C C C
max. temperatura pracy zbiornika °C 100 100 100 100 100 100 100 100
max. temperatura pracy wymiennika °C 110 110 110 110 110 110 110 -
max. ciśnienie pracy zbiornika MPa 1 1 1 1 1 1 1 1
max. ciśnienie pracy wymiennika MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
powierzchnia wymiennika do kolektora słonecznego 1 1.2 1.4 1.8 2 2.4 2.7 2.7
moc wymiennika do kolektora słonecznego (70/10/45°C) kW 24 29 33.6 43 48 57.6 64.8 64.8
wydajność wymiennika do kolektora słonecznego (70/10/45°C) l/h 570 635 800 1030 1150 1380 1580 1580
powierzchnia wymiennika c.o. 0.7 0.7 1.1 1.1 1.1 1.2 1.5 1.5
moc wymiennika c.o. (70/10/45°C) kW 17 17 26.4 26.4 26.4 28.8 36 36
wydajność wymiennika c.o. (70/10/45°C) l/h 410 410 630 630 630 690 880 880
anoda magnezowa górna mm (gwint) 38x400 (górna dennica korek 5/4") 38x400 (górna dennica korek 5/4") 38x400 (górna dennica korek 5/4") 38x400 (górna dennica korek 5/4") 38x600 (górna dennica korek 5/4") 38x600 (górna dennica korek 5/4") 38x600 (górna dennica korek) 38x600 (górna dennica korek 5/4)
anoda magnezowa dolna mm 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x400 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x400 (otwór rewizyjny śruba M8) 38x400 (górna dennica korek 5/4") 38x400 (otwór rewizyjny śruba M8)
h1 - dopływ zimnej wody (Gw) " / mm 1 / 130 1 / 210 1 / 130 1 / 240 1 / 180 6/4 / 250 6/4 / 250 6/4 / 250
h2 - odpływ wody do kol. słon. (Gw) " / mm 1 / 210 1 / 290 1/ 280 1 / 320 1 / 320 1 / 375 1 / 450 1 / 450
h3 - osłona czujnika I (Ø) " / mm 3/8 / 355 3/8 / 400 3/8 / 435 3/8 / 570 3/8 / 530 3/8 / 525 3/8 / 600 3/8 / 600
crk - cyrkulacja (Gw) " / mm 3/4 / 450 3/4 / 595 3/4 / 650 3/4 / 770 3/4 / 1320 5/4 / 925 5/4 / 880 5/4 / 1630
h4 - dopływ gorącej wody z kol. słon. (Gw) " / mm 1 / 550 1 / 695 1 / 750 1 / 870 1 / 970 1 / 1045 1 / 1000 3/4 / 1000
h5 - odpływ wody do c.o. (Gw) " / mm 1 / 635 1 / 795 1 / 860 1 / 980 1 / 1090 1 / 1175 1 / 1100 1 / 1100
h6 - osłona czujnika II (Ø) " / mm 3/8 / 765 3/8 / 900 3/8 / 1030 3/8 / 1150 3/8 / 1200 3/8 / 1365 3/8 / 1270 3/8 / 1270
h7 - dopływ gorącej wody z c.o. (Gw) " / mm 1 / 895 1 / 1005 1 / 1200 1 / 1330 1 /1440 1 / 155 1 / 1440 1 / 1440
h8 - odpływ c.w.u. (Gw) " / mm 1 / 975 1 / 1085 1 / 1355 1 / 1470 1 / 1650 6/4 / 1715 6/4 / 1570 6/4 / 2250
mufa do montażu kpl. elektry. (Gw) " 6/4 6/4 6/4 6/4 6/4 6/4 6/4 6/4
otwór rewizyjny (Ø zewn. / Ø wew.) mm 180/120 180/120 180/120 180/120 180/120 280/205 280/205 280/205
d - średnica wewnętrzna mm 550 550 550 600 630 700 900 900
D - zewnętrzna średnica zbiornika mm 670 670 670 700/800 755/830 855/860 1055/1060 1100
L - wysokość mm 1140 1300 1615 1750 1950 2050/2080 1960/1990 2680
waga netto kg 98 115 140 151 177 296 475 580

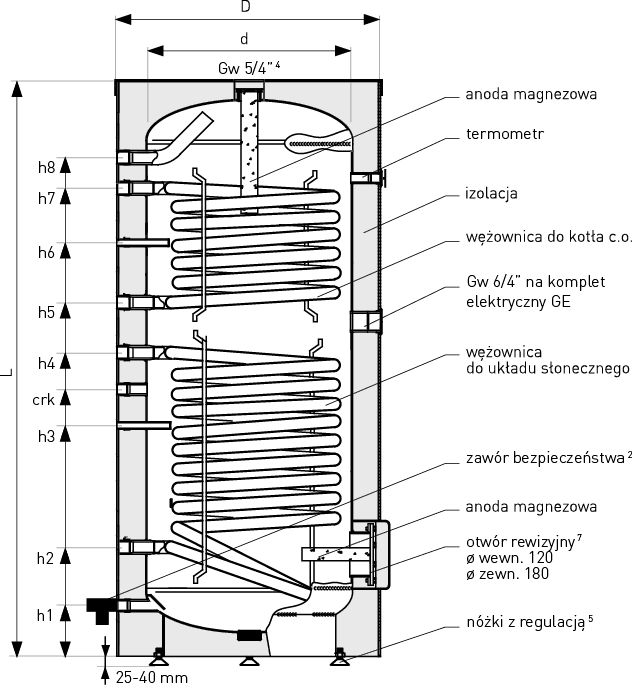

Schemat wymiennika c.w.u. Tower Biwal pojemność: 200 litrów Schemat wymiennika c.w.u. Tower Biwal pojemność: 200 litrów

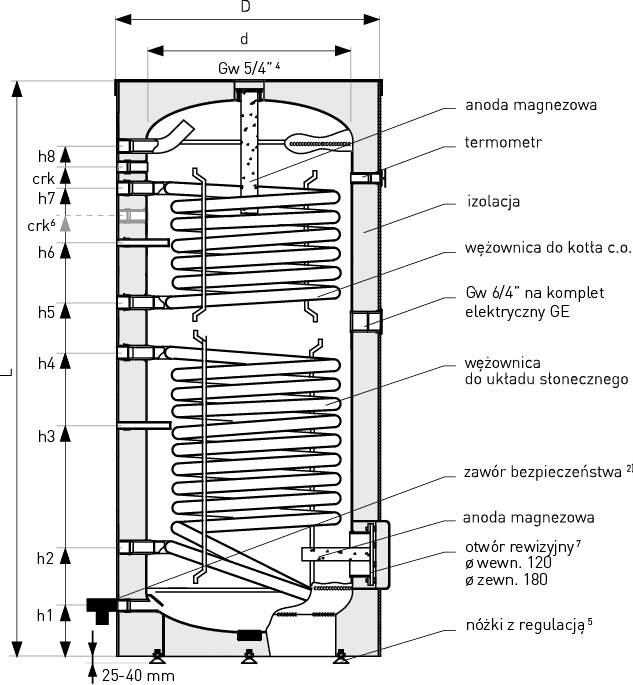

Schemat wymiennika c.w.u. Tower Biwal pojemność: 250 - 500 litrów Schemat wymiennika c.w.u. Tower Biwal pojemność: 250 - 500 litrów
Schemat wymiennika c.w.u. Tower Biwal pojemność: 720 - 1500 litrów Schemat wymiennika c.w.u. Tower Biwal pojemność: 720 - 1500 litrów
