Galmet - Ogrzewacze wody Tower Grand

Wymiennik c.w.u. z dużą wężownicą spiralną, do pomp ciepła - SGW(S)

  • Szybsze nagrzewanie wody - powiększona wężownica.
  • Przeznaczony do pomp ciepła inwerterowych i on-off.
  • Wężownica na całej wysokości.
  • Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
  • Dodatkowe zabezpieczenie powierzchni - dwie anody magnezowe.
  • Możliwość montażu kompletu elektrycznego GE.
  • Typ: 160 - 500 litrów.

Tower Grand to szybki wymiennik c.w.u. do pomp ciepła o powiększonej wężownicy. Opracowany w oparciu o najlepsze cechy najwydajniejszego wymiennika c.w.u. do pomp ciepła – Maxi. Stanowi uzupełnienie oferty stojących wymienników c.w.u. z wężownicą spiralną, których podstawą są najpopularniejsze ogrzewacze Tower a największą moc oferują ogrzewacze Maxi.

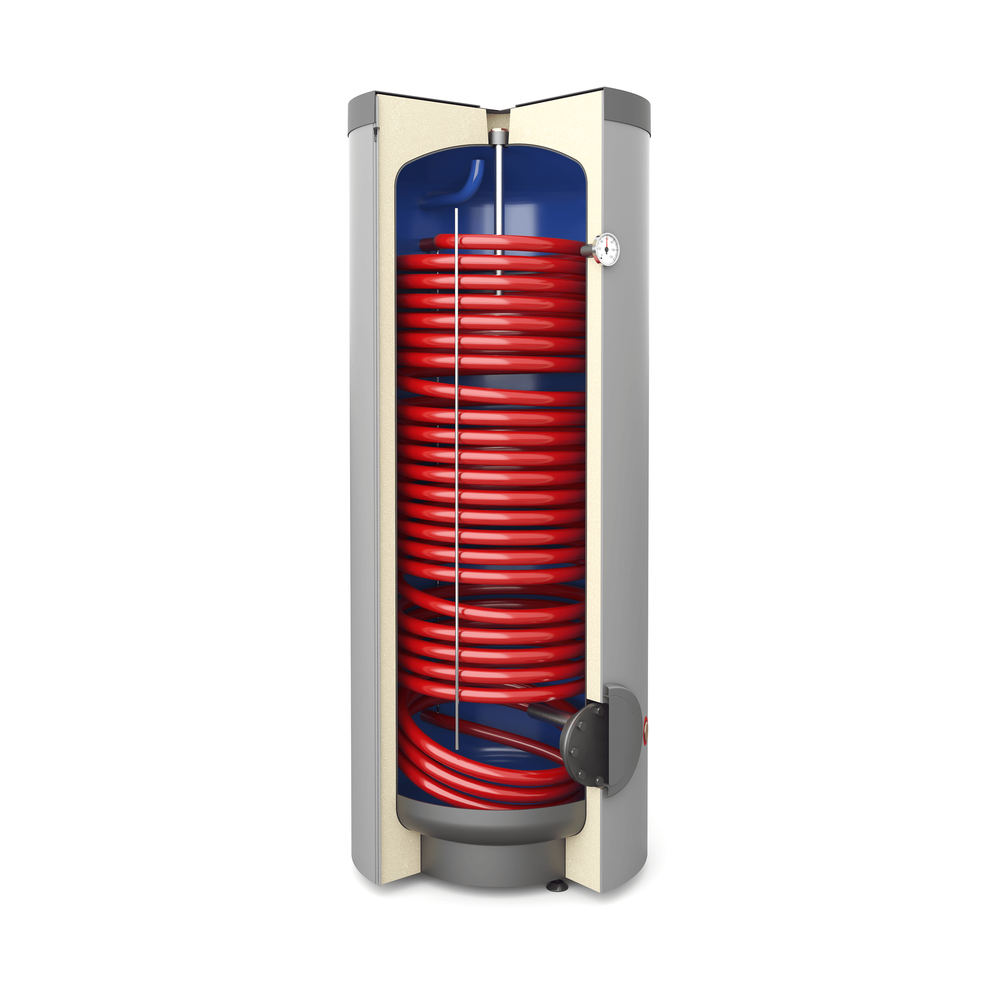

W zbiorniku zastosowano znacznie powiększoną wężownicę spiralną – nawet ponad 2 razy większą w porównaniu z klasycznym wymiennikiem c.w.u.* – o powierzchni od 1,4m2 dla wymiennika Tower Grand 160 do 4,3m2 dla wymiennika Tower Grand 500. Dzięki takiemu rozwiązaniu stanowi on optymalne rozwiązanie dla instalacji z pompą ciepła zarówno typu on-off jak i inwerterową. Szeroki zakres pojemności od 160 do 500 litrów pozwala natomiast na dopasowanie go do wymogów pomp ciepła zarówno o małej jak i większej mocy.

Grand to komfortowa instalacja

W wymienniku Tower Grand przyłącza hydrauliczne zaprojektowano z tyłu ogrzewacza. Zapewnia to wygodny montaż i ułatwia codzienną eksploatację. W tylnej części znajdują się również osłony do montażu czujników z pompy ciepła i mufa do przyłączenia pompy cyrkulacyjnej. Po zastosowaniu, w instalacji c.w.u., pompy cyrkulacyjnej, możliwy jest, natychmiastowy pobór wody o stałej temperaturze, w każdym punkcie poboru. Duży, czytelny termometr umieszczony jest w części przedniej zbiornika. Dla zapewnienia stabilności zbiornika, każdy wymiennik Tower Grand wyposażony jest w regulowane nóżki poziomujące.
Tower Grand może być również zasilany za pomocą grzałki elektrycznej, która instalowana jest z kompletem elektrycznym GE na korku Gw 6/4”.

Grand to bezpieczne użytkowanie

Gwarancję bezpiecznego użytkowania wymienników c.w.u. Galmet stanowi najwyższej jakości zabezpieczenie antykorozyjne. Stosowana w ogrzewaczach emaliowanych Galmet emalia ceramiczna EXTRA GLASS®, tworzy na wewnętrznej powierzchni zbiorników i na wężownicy spiralnej gładką i trwałą barierę ochronną. Nakładana jest metodą „na mokro”, równomiernie na całej powierzchni i wypalana w temperaturze 850°C co zapewnia jej wyjątkową trwałość. Jej działanie uzupełnia standardowo montowana anoda magnezowa. W ogrzewaczu Tower Grand opcjonalnie stosowana może też być bezobsługowa, aktywna anoda tytanowa, która nie wymaga serwisowania. Dodatkową ochronę zbiornika c.w.u. stanowi DIELECTRIC PROTECTION® zabezpieczenie przyłączy zbiornika.

Aktywne anody tytanowe:

  • Dla pojemności do 300 litrów – mała anoda tytanowa.
  • Dla pojemności 400, 500 litrów – duża pojedyncza anoda tytanowa.

Grand to sprawdzona izolacja

Najwydajniejsza praca wymiennika ciepłej wody, to oprócz doskonałej wężownicy, zasługa odpowiedniego ocieplenia zbiorników. Gruba warstwa twardej izolacji z pianki poliuretanowej zapewnia podwyższoną ochronę a tym samym długie utrzymanie temperatury wody i niskie koszty eksploatacji. Dodatkowo straty ciepła ograniczane są przez montowaną na izolację obudowę zewnętrzną z PVC.

Grand znaczy hybrydowy

Zbiorniki z linii Tower Grand to kolejny element rozbudowy oferty Galmet o urządzenia korzystające z odnawialnych źródeł energii. W połączeniu z szeroką ofertą powietrznych pomp ciepła stanowią idealny element ekologicznych Hybrydowych Systemów Grzewczych. To sprawdzony sposób na „Dom bez rachunków”.

Grand to gwarancja jakości

Najlepsze surowce, zaawansowana technologia produkcji i wykwalifikowana kadra gwarantują najwyższą jakość na każdym etapie produkcji. Pozwala to zaoferować użytkownikom 60 miesięcy gwarancji (szczegóły w karcie gwarancyjnej).

*Tower Grand 500 w porównaniu z Tower 500

Dane techniczne Jednostka Tower Grand 160 Tower Grand 200 Tower Grand 250 Tower Grand 300 Tower Grand 400 Tower Grand 500
numer katalogowy - 26-168107 26-208107 26-258107 26-308107N 26-408107N 26-504107N
ErP klasa efektywności energetycznej - pianka poliuretanowa - B B B B C B
pojemność magazynowa* l. 160 193 241 297 386 484
max. ciśnienie pracy zbiornika MPa 1 1 1 1 1 1
max. ciśnienie pracy wymiennika MPa 1.6 1.6 1.6 1.6 1.6 1.6
max. temperatura pracy zbiornika °C 95 95 95 95 95 95
max. temperatura pracy wymiennika °C 110 110 110 110 110 110
powierzchnia wymiennika 1.4 2 2.4 2.7 3.8 4.3
pojemność wymiennika l 9.8 14 17 18.9 26.5 30.5
moc wymiennika (80/10/45°C) kW 44.8 50 56.4 64 91 102
moc wymiennika (80/10/60°C) kW 28 40 48.8 55 77.5 87
moc wymiennika do pompy ciepła (50/10/45°C) kW 10 14 16.8 19 28 31
wydajność wymiennika (80/10/60°C) l/h 485 693 832 953 1342 1507
zapotrzebowanie na wodę grzewczą z kotła c.o. m³/h 3 3 3 3 3 3
anoda magnezowa górna mm (gwint) 38x400 (górna dennica korek 5/4”) 38x400 (górna dennica korek 5/4”) 38x400 (górna dennica korek 5/4”) 38x400 (górna dennica korek 5/4”) 38x400 (górna dennica korek 5/4”) 38x600 (górna dennica korek 5/4”)
anoda magnezowa dolna mm 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8) 38x200 (otwór rewizyjny śruba M8)
h1 - dopływ zimnej wody (Gw) " / mm 1 / 130 1 / 130 1 / 130 1 / 130 1 / 155 1 / 180
h2 - odpływ wody do c.o. (Gw) " / mm 1 / 205 1 / 205 1 / 210 1 / 205 1 / 255 1 / 280
h3 - osłona czujnika I (Ø) " / mm 3/8 / 370 3/8 / 425 3/8 / 570 3/8 / 435 3/8 / 615 3/8 / 560
h4 - osłona czujnika II (Ø) " / mm - - - 3/8 / 1050 3/8 / 1095 3/8 / 1260
h5 - cyrkulacja (Gw) " / mm 3/4 / 555 3/4 / 655 3/4 / 860 3/4 / 1145 3/4 / 1195 3/4 / 1370
h6 - dopływ gorącej wody z c.o. (Gw) " / mm 1 / 685 1 / 900 1 / 1080 1 / 1250 1 / 1450 1 / 1615
h7 - odpływ c.w.u. (Gw) " / mm 1 / 760 1 / 975 1 / 1160 1 / 1355 1 / 1555 1 / 1735
d - średnica wewnętrzna mm 550 550 550 550 600 630
D - średnica zewnętrzna mm 670 670 670 670 700 755
L - wysokość mm 920 1140 1300 1615 1750 1950
wysokość przy pochyleniu mm - - - - - -
waga netto kg 76 95 114 125 185 235

* Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013.

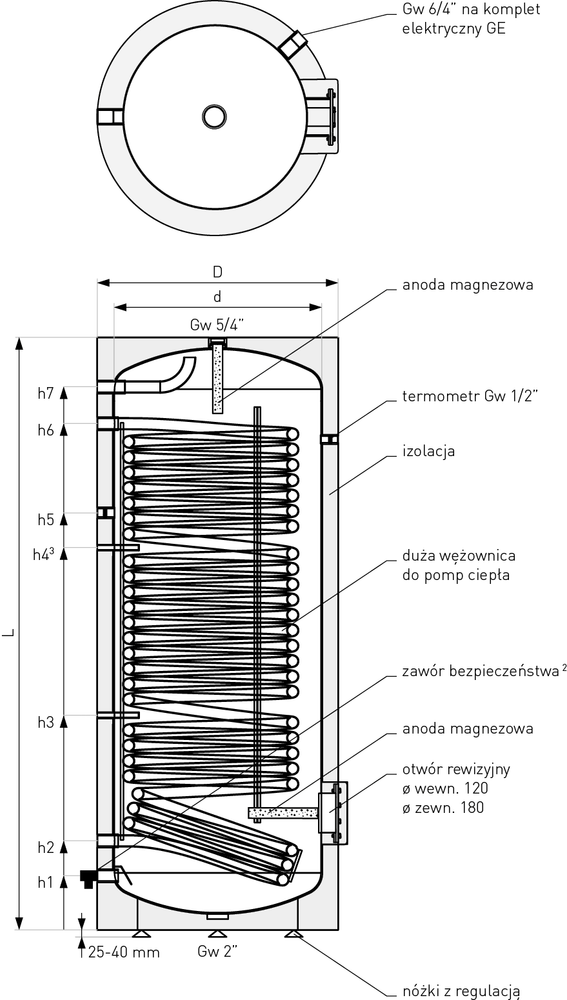

Schemat wymiennika c.w.u. SGW(S) Tower Grand Schemat wymiennika c.w.u. SGW(S) Tower Grand
