Zbiornik akumulacyjny warstwowy z wężownicą nierdzewną Spiraflex

  • Trwała konstrukcja – wężownica ze stali nierdzewnej SPIRAFLEX.
  • Różne źródła zasilania: kocioł na ekogroszek, pellet, olejowy lub gazowy.
  • Bezobsługowa eksploatacja - brak konieczności wymiany anody magnezowej
  • Bezpieczne użytkowanie, bez bakterii Legionella – nieustanny przepływ turbulentny.
  • Krótki czas nagrzewania wody - duża powierzchnia wymiennika.
  • Uniwersalna konstrukcja: do małych i dużych systemów.
  • Gruba, rozbieralna izolacja – 100 mm.
  • Duża pojemność zbiornika: 600 - 2000 litrów.

Multi Inox z nierdzewną wężownicą SPIRAFLEX, to akumulacyjny zbiornik warstwowy. Przeznaczony jest do pracy w systemach odzysku ciepła zasilanych przez kocioł centralnego ogrzewania, pompę ciepła lub z innego źródła. Stanowi bufor systemu c.o., a jednocześnie zapewnia ciepłą wodę użytkową korzystając z ciepła akumulowanego w zbiorniku. Zaprojektowany został dla maksymalnego wykorzystania zalet warstwowego rozkładu ciepłej wody w zbiorniku.  Ciepła woda z układu c.o. gromadzi się w górnej części bufora, co pozwala ogrzać wężownicę c.w.u. bezpośrednio w punkcie poboru wody użytkowej. Takie rozwiązanie gwarantuje bardzo niskie koszty przygotowania i szybki dostęp do ciepłej wody użytkowej.

Bezpieczne użytkowanie

Wymiennik w zbiorniku Multi-Inox wykonany został ze stali nierdzewnej spiralnie pofalowanej SPIRAFLEX – (stal 1.4404 - AISI 316L), co gwarantuje higieniczne przygotowanie c.w.u. Specjalna konstrukcja sprawia, że zawirowania wody w wężownicy uniemożliwiają odkładanie się związków wapnia na jej powierzchni. Pod wpływem zmian ciśnienia wymiennik oczyszcza się samoczynnie. Pofalowanie wężownicy przekłada się również na brak w wodzie użytkowej bakterii Legionella. Przepływ turbulentny (burzliwy) wody w wężownicy zapobiega przestojom wody i tworzeniu się środowiska podatnego dla rozwoju bakterii. Nie ma potrzeby wygrzewania układu, jak ma to miejsce w zbiornikach z przepływem klasycznym.

Wydajne ogrzewanie

Duża powierzchnia i objętość wężownicy SPIRAFLEX, do 8 m2 i 56 l oraz rozłożenie jej w całym zbiorniku zapewniają wysoką wydajność systemu ogrzewania wody użytkowej. Wymiennik w górnym zakresie bufora ma za zadanie szybko dostarczyć c.w.u., natomiast w dolnym odpowiada za wstępne podgrzanie wody i schłodzenie zbiornika. Niska temperatura w dolnych partiach zbiornika – powrotu – jest szczególnie korzystna w przypadku zasilania bufora przez kotły kondensacyjne.

Komfortowa instalacja

Skupienie przyłączy hydraulicznych pozwoliło uprościć instalację i konserwację bufora Multi - Inox oraz jeszcze bardziej ograniczyć ilość zajmowanego miejsca. Wszystkie przyłącza systemu centralnego ogrzewania i wody użytkowej, w tym osłony czujników temperatury (lub termometrów) umieszczone zostały z jednej strony zbiornika. Z tej samej strony instalowany jest też opcjonalny komplet elektryczny GE pozwalający na dodatkowe zasilanie zbiornika.

Komfort instalacji poprawia również zastosowanie w konstrukcji bufora Multi - Inox izolacji z rozbieralnej, miękkiej pianki poliuretanowej, o grubości 100 mm. Demontaż pianki na czas instalacji znacznie ułatwia montaż urządzenia oraz wnoszenie do mniejszych pomieszczeń.
Zbiornik warstwowy Multi – Inox oferowany jest w obudowie z tworzywa typu skay/PVC, w kolorze szarym.

Kompletne wyposażenie dodatkowe

W ofercie firmy Galmet, znajdują się również:

  •          Zbiorniki akumulacyjne Multi – Inox z jedną wężownicą stalową do podłączenia kolektorów słonecznych
  •          Zbiorniki akumulacyjne Multi – Inox z dwiema wężownicami stalowymi do podłączenia kolektorów słonecznych i dodatkowego źródła ciepła.
  •          Komplety elektryczne GE z grzałką i sterownikiem.
  •          Osłony czujnika temperatury.
  •          Naczynia wyrównawcze c.o. do układów otwartych, malowane (w opcji także ocieplone).

Gwarantowana jakość

Najlepsze surowce, zaawansowana technologia produkcji i ponad 34 lata doświadczenia gwarantują najwyższą jakość na każdym etapie produkcji zbiorników marki Galmet. Pozwala to zaoferować użytkownikom 60 miesięcy gwarancji.

Dane techniczne Jednostka Multi-Inox 800 b/w Multi-Inox 1000 b/w Multi-Inox 1500 b/w Multi-Inox 2000 b/w Multi-Inox 600 b/w
max. temperatura wody kotłowej °C 90 90 90 90 90
max. temp. pracy wymiennika kolektorów słonecznych MPa 110 110 110 110 110
powierzchnia wymiennika dolnego / górnego 1.8 / 1.8 1.8 / 1.8 3.0 / 2.4 4.5 / 3.0 1.4 / 1.4
pojemność wężownicy l 12.6 / 12.6 12.6 / 12.6 20.9 / 16.8 33.5 / 20.9 9.8 / 9.8
max. ciśnienie pracy wymiennika górnego MPa 1.6 1.6 1.6 1.6 1.6
max. ciśnienie pracy wymiennika kolektorów słonecznych MPa 1.6 1.6 1.6 1.6 1.6
max. ciśnienie pracy wymiennika c.w.u. - SPIRAFLEX Mpa 0.6 0.6 0.6 0.6 0.6
max. temperatura pracy wymiennika c.w.u. - SPIRAFLEX MPa 90 90 90 90 90
h2 - przyłącze dopływu z.w.u. (Gw) " / mm 5/4 / 270 5/4 / 270 5/4 / 400 5/4 / 380 5/4 / 270
h4 - przyłącze powrotu z wymiennika (Gw) " / mm 1 / 330 1 / 330 1 / 460 1 / 450 1 / 345
h5 - mufa pod osłonę czujnika I (Ø) " / mm 1/2 / 380 1/2 / 380 1/2 / 510 1/2 / 610 1/2 / 420
h7 - mufa pod osłonę czujnika II (Ø) " / mm 1/2 / 570 1/2 / 680 1/2 / 875 1/2 / 840 1/2 / 640
h8 - przyłącze zasilania wymiennika (Gw) " / mm 1 / 750 1 / 750 1 / 1260 1 / 1250 1 / 745
h10 - mufa pod osłonę czujnika III (Ø) " / mm 1/2 / 750 1/2 / 980 1/2 / 1240 1/2 / 1070 1/2 / 865
h12 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 1115 6/4 / 1380 6/4 / 1640 6/4 / 1475 6/4 / 1130
h13 - przyłącze powrotu z wymiennika (Gw) " / mm 1 / 1060 1 / 1370 1 / 1590 1 / 1410 1 / 1105
h14 - mufa pod osłonę czujnika IV (Gw) " / mm 1/2 / 11150 1/2 / 1440 1/2 / 1680 1/2 / 1530 1/2 / 1215
h15 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 1335 6/4 / 1665 6/4 / 1950 6/4 / 1750 6/4 / 1340
h16 - mufa pod osłonę czujnika V (Ø) " / mm 1/2 / 1450 1/2 / 1720 1/2 / 2020 1/2 / 1830 1/2 / 1410
h17 - przyłącze zasilania wymiennika (Gw) " / mm 1 / 1480 1 / 1790 1 / 2190 1 / 1960 1 / 1505
h18 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 1550 6/4 / 1950 6/4 / 2260 6/4 / 2030 6/4 / 1555
h19 - przyłącze poboru c.w.u. (Gw) " / mm 5/4 / 1555 5/4 / 1950 5/4 / 2260 5/4 / 2030 5/4 / 1560
d - średnica zbiornika bez izolacji mm 790 790 900 1100 700
D - średnica zbiornika z izolacją mm 950 950 1100 1300 860
waga zbiornika (bez ocieplenia) kg 210 238 330 378 205
numer katalogowy - 70-801600 70-101600 70-151600 80-201600 70-601600
pojemność magazynowa zbiornika c.o. l. 726 911 1390 1904 597
ErP klasa efektywności energetycznej - pianka poliuretanowa - - - - - -
ErP klasa efektywności energetycznej - Neodul ® - C C C C C
max. ciśnienie pracy zbiornika MPa 0.3 0.3 0.3 0.3 0.3
powierzchnia wymiennika c.w.u. SPIRAFLEX 5.65 6.95 6.95 8 5.65
pojemność wymiennika c.w.u. SPIRAFLEX l. 39 48 48 56 39
przepływ przez wymiennik c.w.u. SPIRAFLEX l/min 30 36 45 53 25
wydajność przepływowa 65 C (stała temperatura w st l/10min 290 360 430 525 240
moc wymiennika c.w.u. SPIRAFLEX (temp.zasilania 65 kW 61.5 90 105 128 61.5
h1 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 250 6/4 / 250 6/4 / 380 6/4 / 380 6/4 / 275
h3 - przyłącze wody kotłowej - (Gw) " / mm 6/4 / 250 6/4 / 250 6/4 / 380 6/4 / 380 6/4 / 275
h6 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 455 6/4 / 530 6/4 / 705 6/4 / 655 6/4 / 490
h9 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 685 6/4 / 815 6/4 / 1015 6/4 / 925 6/4 / 700
h11 - przyłącze wody kotłowej (Gw) " / mm 6/4 / 900 6/4 / 1100 6/4 / 1325 6/4 / 1205 6/4 / 915
L - wysokość mm 1880 2270 2665 2500 1900
wysokość przy pochyleniu mm 2130 2470 2890 2820 2120

1 - Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013.

2 - Nieujęty w cenie podstawowej.

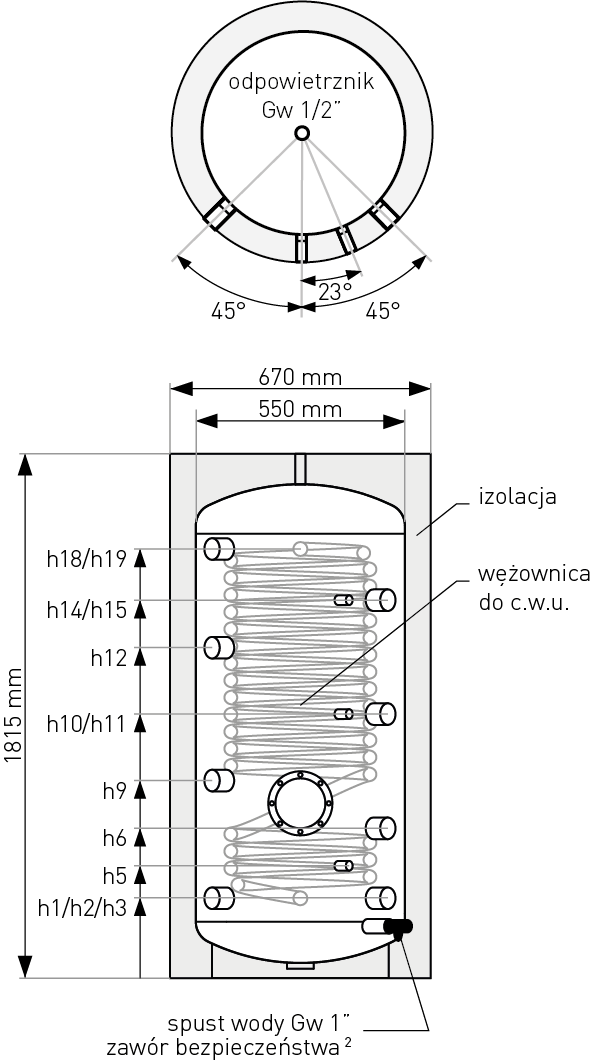

Schemat zbiornika akumulacyjnego - warstwowego MULTI-INOX Schemat zbiornika akumulacyjnego - warstwowego MULTI-INOX
